配电室直流设备介绍
用途：为高压柜提供操作电源、控制电源。
技术参数：电压等级：110V、220V
电池容量：65Ah、100Ah
组成：充电机屏、电池屏、中央信号屏
安装位置：值班室或便于运行人员观察的地方
直流系统一般均设置485通讯接口。

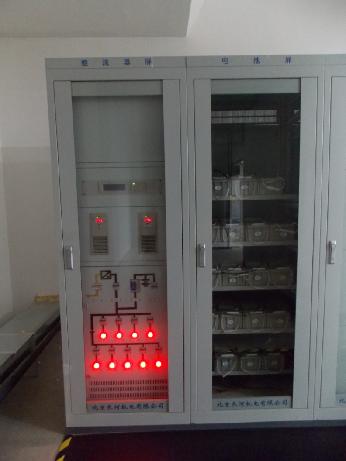

直流屏（充电机屏）
由配电室低压侧两段母线分别引两路交流电源，向电池充电。
由电池引出直流电源向高压侧保护及控制回路输出电源。
电池屏：
220V直流系统，电池屏内共计18块电池，每块电池电压为12V。
电池间为串联方式连接。
中央信号屏内光子牌：
高压柜内综保发出保护信号，或充电机屏发出报警信号，对应光字牌上的指示灯亮起，报警铃响。
按下复位键恢复正常。

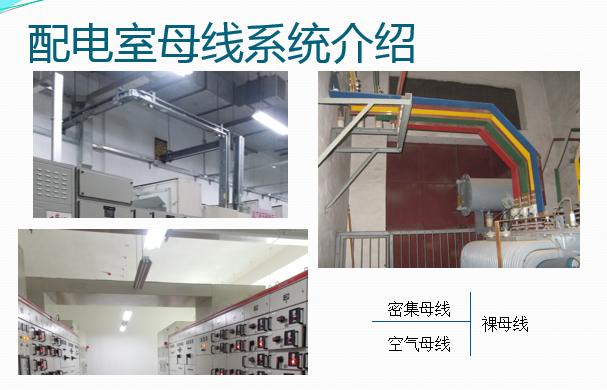

配电室电缆介绍
YJY、YJV电缆
YJY——交联聚乙烯绝缘聚乙烯护套电力电缆YJV——交联聚乙烯绝缘聚氯乙烯护套电力电缆
前面加ZRC-（阻燃）、NH-（耐火）、WDZN-（低压无卤阻燃耐火）
后面加22下角标为：铠装电缆。
10kV电缆：ZRC-YJY-3*150
低压电缆：ZRC-YJV-4*240
ZRC-YJV-4*185+1*95
低压配电系统接地方式
国际标准IEC60364区分了三类不同的接地系统，使用两个字母代号表示TN，TT和IT。
第一个字母表示供电设备（发电机或变压器）与地的连接： T 将一点直接与地相接，I 没有与地相接的点。
第二个字母表示提供给用电设备的与地连接： T 将一点直接与地相接。 N 在安装位置直接与接地的中性点相接。
IT系统：电源不接地，电气设备外露可导电部分可直接接地。
使用场所：供电连续
性要求较高，如应急
电源、医院手术室等。
TT系统：电源中性点直接接地，所有设备的外露可导电部分均经各
自的保护线PE
分别直接接地。
TN系统：所有电气设备的外露可导电部分均接到保护线上，并与电源的接地点相连，这个接地点通常是配电系统的中性点。
分为：TN-C、TN-S、TN-C-S
