铜马电力为您介绍：配电室低压柜类型
- 低压柜柜型
- 低压柜内断路器、刀闸
- 低压柜内电流互感器
- 低压柜内电容器、电抗器
- 功率因数控制器
- 接触器
- 热继电器
- 浪涌保护器
380V常用低压配电柜柜型
低压抽出式配电柜：GCK、GCS、MNS
低压固定式开关配电柜：JYD、GGD
全封闭分割式配电柜：GFB2-2008（新柜型用于低基配电室）
照明或动力配电箱：PGL（配电内室较少使用）
其他厂家原装配电柜
GCK、GCS、MNS柜的主要区别
GCK、GCS柜国内自主设计开发，MNS柜从ABB公司引进。
GCK、GCS采用8MF型材，MNS采用C型材。
GCK最小模数为1个单元，GCS最小模数为1/2个单元，MNS最小模数为1/4个单元。
GCK每面柜子最多9层，GCS每面柜子最多11层，MNS每面柜子最多9层并可以做成双面。

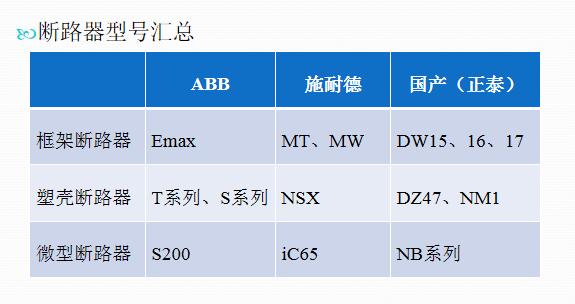

低压断路器：
能够关合、承载和开断正常回路条件下的电流并能关合、在规定的时间内承载和开断异常回路条件下的电流的开关装置。
技术指标：
In额定电流、ICU额定短路分段能力、ICS额定运行短路分断能力、ICW短时耐受电流
万能断路器（框架开关）额定电流在630A以上，最高可至6300A。
内部附件：辅助触头、报警触头、分励脱扣器、欠电压脱扣器、合闸线圈
电流互感器
电流互感器的接线应遵守串联原则：即一次绕阻应与被测电路串联，而二次绕阻则与所有仪表负载电流互感器串联
常用电流互感器样式：羊角式（一般用于供电公司低压计量）、穿心式、开口式
电抗器
作用：抑制供电系统的高次谐波，用来保护电容器
。

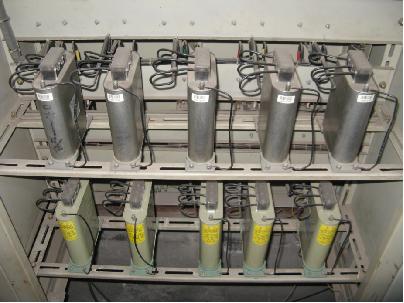

电容器
作用：提高功率因数。
配置原则：变压器容量的1/3。
功率因数控制器（ABB-RVC）
作用：控制电容器的投切时间及顺序。
电容器运行方式：顺序投入，先投先分。
熔断器
作用：熔断器所能保护的主要还是电容器的外部连接端子及投切设备（交流接触器、热继电器和复合开关）所发生的短路故障。
接触器（电容器专用）
作用：投入或切除低压并联电容器。接触器带有抑制涌流装置，能有效地减小合闸涌流对电容的冲击和抑制开断
时的过电压。
热继电器
工作原理：由于流入热元件的电流产生热量，使有不同膨胀系数的双金属片发生形变，当形变达到一定距离时，就推动连杆动作，使控制电路断开，从而使接触器失电，主电路断开，实现过载保护。
电容器的损坏主要是由于过压或短路所造成，过载影响较小，而热继主要用于电机的过载保护，所以，用热继保护电容不适合。

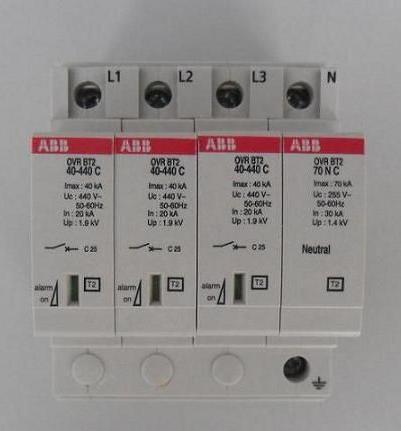

浪涌保护器（电涌保护器）简称（SPD），对雷电影响或其他瞬时过压的电涌进行保护，适用间接雷电和直接
雷电影响或其他瞬时过压的电涌进行保护。
